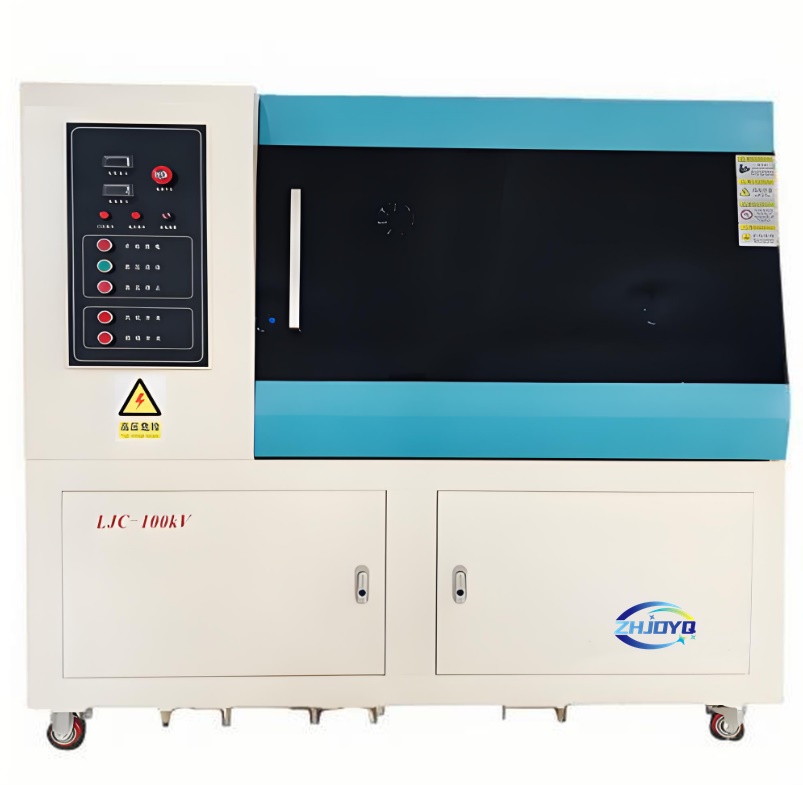

一、儀器介紹
1.用途
主要適用于固體絕緣材料（如：塑料、橡膠、層壓材料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等絕緣材料及絕緣件）在工頻電壓或直流電壓下擊穿強度和耐電壓的測試。該儀器采用計算機控制，可對試驗過程中的各種數據進行快速、準確的采集、處理，并可存取、顯示、打印。
2.依據標準
GB/T 1408-2016 絕緣材料電氣強度試驗方法
GB/T1695-2005 硫化橡膠工頻電壓擊穿強度和耐電壓強度試驗
GB/T3333 電纜紙工頻電壓擊穿試驗方法
HG/T 3330絕緣漆漆膜擊穿強度測定法
GB/T 12656 電容器紙工頻電壓擊穿試驗方法
ASTM D149 固體電絕緣材料在工業電源頻率下的介電擊穿電壓和介電強度的試驗方法
3.功能：
試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比。
可對試驗數據進行編輯修改，靈活適用；
試驗條件及測試結果等數據可自動存儲；
試驗報告格式靈活可變，適用于不同用戶的不同需求；
可對一組試驗中曲線數據的有效與否進行人為選定；
試驗結果數據可導入EXECL,WORD文檔編輯；
過電流保護裝置有足夠的靈敏度，能夠保證試樣擊穿時在0.01S內切斷電源；
儀器運行的持久性: 儀器可連續運行使用，不需為保護儀器而定期停機。.
二、技術指標
|
項目/型號 |
LJC-50kV |
LJC-100kV |
LJC-150kV |
|
輸入電壓 |
220V±10% 50-60Hz |
||
|
功率 |
3kvA |
10kvA |
15kvA |
|
輸出電壓 |
AC/DC；0-50kV |
AC/DC；0-100kV |
AC/DC；0-150kV |
|
升壓速率 |
0.1kv/S-5kv/S（可調） |
0.5kv/s-10kv/s（可調） |
|
|
升壓方式 |
AC/DC；勻速升壓，慢速升壓，快速升壓，耐壓試驗，梯度升壓 |
||
|
試驗判停方式 |
電壓或電流 |
||
|
試驗介質 |
絕緣油或空氣 |
||
|
電壓精度 |
1.5%≤；（10-100）% |
||
|
電流設置 |
1-50mA 可調 |
||
|
試驗放電 |
試驗結束自動放電或手動按鈕放電或放電棒放電 |
||
|
安全設置 |
電壓保護；電流保護；時間保護；高壓裝置運行提示；儀器電源未接通提示；高壓運行結束提示；高壓放電運行提示 ；高壓起點提示；放電機構位置檢測；開關安全門（門開啟自動斷電）；高壓啟動和高壓停止有單獨開關（與安全門聯動）；升壓裝置有起點和終點限位開關；主機帶有單獨電壓、電流顯示功能保護；主機帶有試驗結束自動放電機構；人工控制的手動放電裝置有兩種（放電棒和按鈕開關放電）；直流試驗結束儀器自動放電；接地安全線檢測功能保護； |
||
|
實驗環境 |
濕度80%≤；溫度40℃≤。 |
||
|
試驗輔助功能 |
照明；排風 |
||
|
設備尺寸（長寬高mm） |
950*800*1200 |
1600*1000*1500 |
2100*1500*2100 |
|
重量（kg） |
約200kg |
約500kg |
約1000kg |
